滤筒除尘设备

滤筒式除尘器采用纳米纤维滤材高效滤筒。 在运行时， 含尘气体由除尘器下部进气口进入除尘器内部的过程中， 其中较大颗粒(直径 100um)， 首先被沉降； 较小颗粒(直径 0.1～50um)在空气处理室被吸附在滤筒表面。 过滤后的气体通过滤筒内侧进入洁净空气室， 然后从出口排放到后端废气净化设备中。 F9 过滤器可以气体中 0.5um 以上的尘净化率≧99%。我公司设计生产的过滤器属于模块化设计方便组合、安装拆卸，使设备具备良好的实施性。

2.4.3.1.1.滤筒式除尘器工作原理

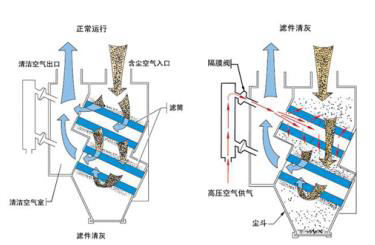

含尘气体通过上吸风口经管道进入滤筒式烟尘净化设备后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。 滤筒式烟尘净化设备的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤筒外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

2.4.3.1.2.除尘滤筒

除尘滤筒是本净化主机的核心部件，它的好坏直接关系到净化器的净化效率。光滑、疏水性的PTFE薄膜和弹性十足的滤材使反吹清灰的效果更佳，且可使过滤效率高达99.99%，可连续使用10000小时以上。

在设备内部，粉尘浓度大、过滤精度要求较高，滤筒必须要有一定的优越性能，根据此类情况，我公司在其滤材的内部添加阻燃材料，表面覆膜，具有更强的阻挡粉尘的能力，从而提高滤芯的使用寿命和高可靠性。

2.4.3.1.3.滤筒式除尘器的结构

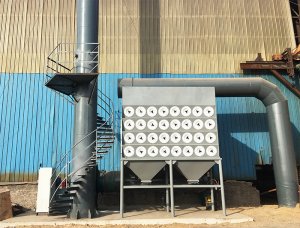

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成。

滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。
