烟气在线监测设备

烟气排放连续监测系统对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置，被称为“烟气自动监控系统”（简称CEMS），可对固定污染源（如锅炉、工业炉窑、焚烧炉等）排放烟气中的颗粒物、气态污染物的浓度（mg/m3）和排放率（kg/h、t/d、t/a）进行连续地、实时地跟踪测试。

烟气排放连续监测系统采用先进的紫外差分吸收光谱技术+抽取热湿法，满足超低监测要求及相关国家标准。抽取式热湿法CEMS能够测量SO₂、NOx（NO、NO₂）、O₂、温度、压力、流速、粉尘、湿度等多项参数，还能够分析NH₃、Cl₂、H₂S、O₃等气体。配备激光气体分析仪，系统还能够同时分析测量HF、HCl。并可将所有的监测参数传输至用户DCS系统，通过数采仪与环保部门的数据系统通讯。系统设备放置在分析小屋内，操作和维护方便；整套系统结构简单，模块化设计，稳定性强，运行成本低。

烟气排放连续监测系统组成

 CEMS一般由烟尘监测子系统（粉尘）、气态污染物监测子系统（SO₂、NO_X）、烟气参数监测子系统(温度、压力、流速、O₂)、系统控制及数据采集处理子系统四个基本部分组成。具体介绍如下：

CEMS示意图

抽取式热湿法CEMS系统组成图

抽取式热湿法CEMS系统组成图

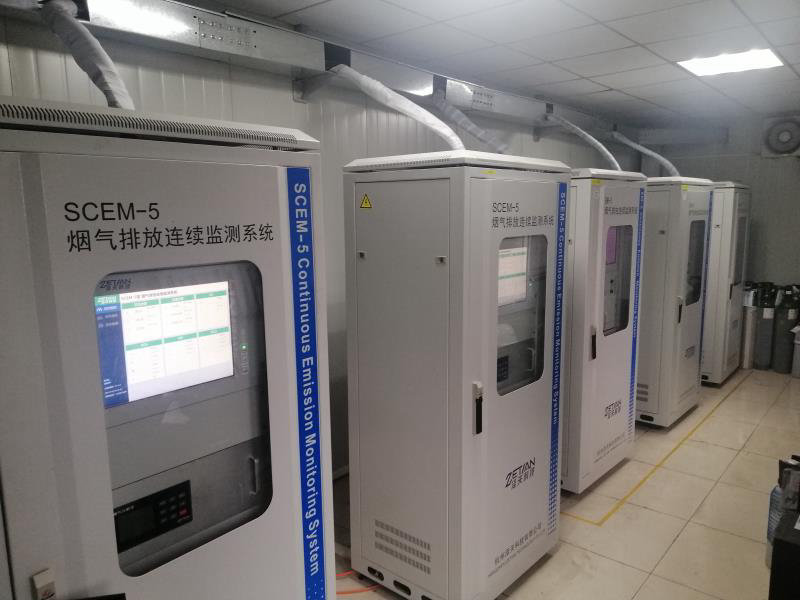

本系统由置于烟囱上的采样探头、粉尘仪和温压流一体化探头，以及置于小屋中的分析机柜、标气和压缩气源组成。

采样探头负责烟气采样，内置陶瓷或不锈钢滤芯用于过滤烟气中的粉尘。

伴热管线高温伴热避免烟气中水蒸气冷凝。

粉尘仪用于测量烟囱粉尘浓度。

温压流用于测量烟囱内烟气的温度、压力和流速。

分析机柜负责抽取烟气，过滤、除水后测量SO₂、NO_x、O₂组分。

标气用于校准分析仪表。

空压机产生压缩空气，用于对伴热管线、采样探头、温压流进行定期反吹。
