VOCs烟气排放连续监测设备

挥发性有机化合物（VOCS）是指沸点在50℃～260℃之间、室温下饱和蒸气压超过133Pa的易挥发性化合物，其主要成分为烷类、苯系物、芳烃类、烯类、卤烃类、酯类、醛类、酮类和其他化合物等，它的成分复杂，所表现出的毒性、刺激性、致癌作用对人类健康造成较大的影响。

挥发性有机物烟气排放连续监测系统采用先进的全程伴热预处理+在线色谱技术+火焰离子检测法（FID），主要应用于对各种工业污染源排放有机物的实时监测，本系列在线气相色谱分析仪采用国际先进技术，性能稳定可靠，自动化程度高，检测范围宽，能够测量VOCS、总烃（THC）、非甲烷总烃（NMHC）、苯及苯系物等多项参数，对VOCS的浓度和排放率进行连续、实时地跟踪监控，并将所有的监测参数传输至工控机软件和用户DCS系统，可通过数采仪与环保部门的数据系统通讯。系统设备放置在分析小屋内，操作和维护方便，具有现场数据实时传送、远程故障诊断等功能，实现了工作现场的无人值守。整套系统结构简单，模块化设计，稳定性强，运行成本低。

系统组成

挥发性有机物在线监测系统由气态污染物监测子系统（非甲烷总烃（NMHC））、烟气参数监测子系统(温度、压力、流速)、系统控制及数据采集处理子系统、校准与辅助子系统四个基本部分组成。具体介绍如下：

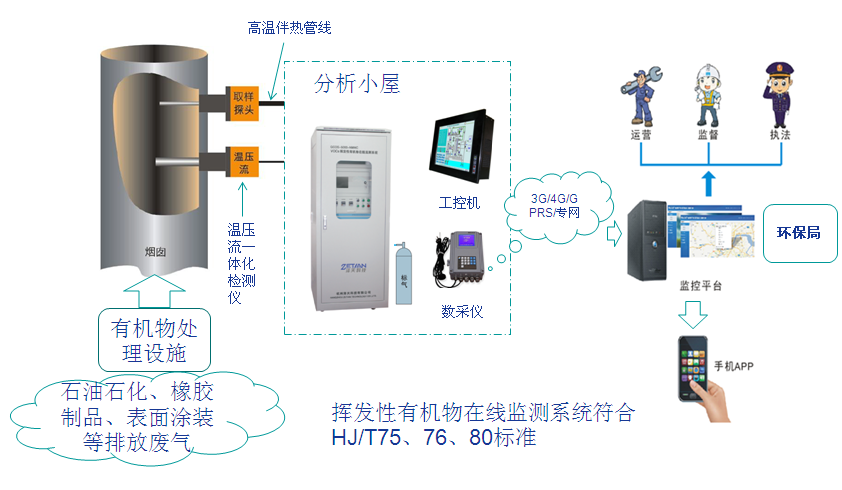

系统示意图

本系统由置于烟囱或烟道上的采样探头、伴热管和温压流一体化探头，以及置于小屋中的控制机柜、标气和气体发生器组成。

采样探头负责烟气采样，内置陶瓷滤芯用于过滤烟气中的粉尘。

伴热管线高温伴热避免烟气中水蒸气冷凝。

温压流用于测量烟囱或烟道内烟气的温度、压力和流速。

控制机柜内置电控单元、工控机、加热盒、高温泵等。

标气用于校准分析仪表，零气发生器、氢气发生器、高纯氮气瓶提供气源。

空压机产生压缩空气，用于对伴热管线、采样探头、温压流进行定期反吹。

系统参数说明

烟气温度限制 (最低/最高) ： 0-300（可订制）

采样方式：高温抽取

设备对振动的要求：  无明显振动

整个系统压缩空气要求：0.4Mpa以上，无油无水

最大耗气量： 2.2m3/h

平均耗气量： 0.45m3/h

最大气流量 (L/min)：2

平均气流量 (L/min)：1.5

尺寸：800mm×600mm×2000mm

重量：约150kg

伴热管线温度：120ºC～200ºC

探头伴热温度：120ºC～200ºC

防护等级：机柜IP42，其他IP65

供电：220VAC±10%，＞5000W

环境温度：-20ºC～50ºC

环境湿度：5%Rh～95%Rh（不结露）

对外输出：RS232，RS485

标准气体： 8L,钢瓶
