沸石转轮浓缩吸附+CO

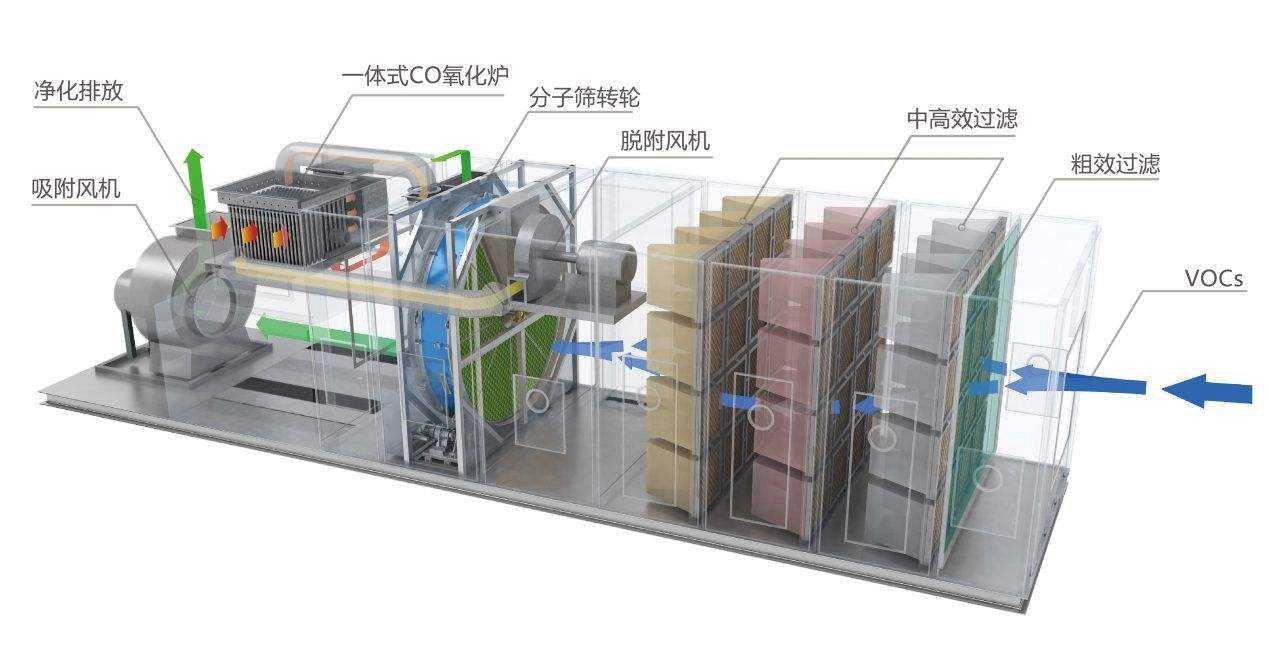

降低收集废气后通过主工艺风机的抽吸作用，经过前处理干式过滤器进行过滤后进入转轮，经转轮吸附达标后排放至烟囱；脱附气经CO风机进入CO炉，脱附浓缩后的废气在CO反应装置中被加热至300℃以上，氧化成为CO2和H2O，氧化后的高温气体经脱附换热器做为给脱附气体升温用。

1、装置原理及特点

（1）吸附性能佳：沸石转轮具有与活性炭一样多微孔的吸附特性；

（2）稳定性：蜂窝状沸石转轮具有性能稳定、抗腐蚀和耐高速气流冲击；

（3）净化效率高：净化效率高达95%；

（4）再生性能好：沸石转轮吸附饱和后可用热空气脱附再生，再生温度较高可达200℃，因此再生彻底。

（5）转轮浓缩CO燃烧原理：再生后沸石转轮重新投入使用，通过控制脱附过程流量可将有机废气浓度浓缩10-20倍，脱附气流经催化床的加热器装置加热至300℃左右，在催化剂作用下起燃，催化燃烧过程净化效率可达97%以上，燃烧后生成RCO2 和H2O 并释放出大量热量，该热量通过催化燃烧床内的热交换器一部分再用来加热脱附出的高浓度废气，另外一部分加热室外来的空气做沸石转轮脱附气体使用，一般达到脱附～催化燃烧自平衡过程须启动燃烧器1小时左右。达到热平衡后可关闭电加热装置，这时再生处理系统靠废气中的有机溶剂做燃料，在无须外加能源基础上使再生过程达到自平衡循环，极大地减少能耗，并且无二次污染的产生，整套吸附和催化燃烧过程由PLC实现自动控制。

2、沸石浓缩转轮

2.1沸石简介：

沸石是含碱土金属或碱金属的具有三维空间结构的硅铝酸盐晶体，分为天然沸石和人工沸石。

天然沸石孔隙中充满大量的水分，加热时会沸腾而得其名。

人工合成沸石是以硅和含铝的盐为原料，经过水热合成大小与分子大小相当的材料，也称分子筛。

据小编了解，现在市场上的沸石供应商五花八门，有进口，有国产，有天然的，也有人工合成的。沸石含量从30%--70%，吸附和脱附效率不等，使用寿命不等。

效率较高的沸石转轮可达到20倍浓缩，这对于部分环保标准高的地区水性漆的涂装废气治理是一个运行成本较低的解决方案。

2.2疏水性沸石浓缩系统

蜂窝状沸石吸附材料,通过吸附浓缩法吸附废气中的VOCs,适用于低浓度、大风量的VOCs处理。广泛应用于世界各国工厂的喷涂、印刷、半导体、液晶及化学等各种工序中。

适用的VOCs：苯、甲苯、二甲苯、苯乙烯、己烷、环己烷、MEK、MIBK、丙酮、乙酸乙酯、NMP、THF、甲醇、乙醇、丙醇-1C、丁醇及各种氯体系溶剂等。

2.3吸附浓缩原理

VOCs废气通过疏水性沸石浓缩转轮后，能有效被吸附于沸石中，达到去除的目的。经过沸石吸附的挥发性有机物的洁净气体，直接通过烟囱排放到大气中，转轮持续以每小时1-10转的速度旋转，同时将吸附的挥发性有机物传送至脱附区。于脱附区中利用一小股加热气体将挥发性有机物进行脱附，脱附后的沸石转轮旋转至吸附区，持续吸附挥发性有机气体。脱附后的浓缩有机废气送至RCO焚化炉进行燃烧转化成二氧化碳及水蒸气排放至大气中。

含有低浓度VOCs的废气通过蜂窝状沸石时，VOCs成分被吸附在沸石中，净化后的气体排放到大气中,或排放至室内进行循环处理，通过循环处理，回收热能。此时,已吸附VOCs的蜂窝沸石连续旋转，利用少量的加热空气在解吸附模块进行解吸附再生，在此过程中，能够从低浓度的废气中得到高浓缩气体。

天然沸石制成的蜂窝沸石，沸石含有率很高，经特殊工艺加工而成，使得沸石的吸附浓缩性能更加卓越，特别是芳香族类有机物，吸附能力更强，并且在处理相对湿度较高的废气有明显优势，不会出现水分吸收量急剧增加情况。

2.4沸石转轮适用范围

适用于低浓度、大风量的VOCs处理。

可处理的气体有：苯、甲苯、二甲苯、苯乙烯、己烷、环己烷、MEK、MIBK、丙酮、乙酸乙酯、NMP、THF、甲醇、乙醇、丙醇-1C、丁醇及各种氯体系溶剂等。

适用行业：喷涂、印刷、半导体、液晶及化学等各种工序。

2.5系统描述

沸石转轮浓缩技术为处理大风量、低浓度挥发性有机物的污染防治设施，系统主要包含：利用疏水性沸石转轮吸附及浓缩挥发性有机物气体：透过多种形式的焚化炉处理浓缩的挥发性有机物。
2.6操作原理

大风量、低浓度的有机废气的燃烧或回收，不仅需要非常大规模的设备，而且会造成巨额运行成本。对于该问题，通过使用沸石分子筛吸附浓缩装置可以将低浓度大风量的有机废气浓缩成高浓度小风量，从而减低设备投资费用和运行成本，从而实现经济有效有机废气处理。

沸石吸附转轮组合为一中心轴承与转体，转体由沸石吸附介质与陶瓷纤维制成。转轮上包含用以分开处理废气及处理后释出干净气体的密封垫，其材质为能承受VOCS腐蚀性及高操作温度的柔性材料制成（一般为氟橡胶）。密封垫将蜂巢状沸石吸附转轮组合隔离成基本吸附区及再生脱附区。通常吸附区较大，而脱附区则为两个面积相等且较小的处理侧。有时为特殊需求亦可分成更多串联区；而吸附转轮由一组电动驱动设备用以旋转转轮，转轮处理时为可变速、且可控制每小时旋转 2 至 5 转之能力。工厂所排放出VOCS废气进入系统后，第一阶段系经过疏水性沸石转轮，VOCS污染物质首先于转轮上进行吸附；第二阶段脱附程序是把部分沸石转轮排放气与CO反应器燃烧室热气进行热交换后加热为热气（约 150 至180 ℃），使其通入转轮内利用高温将有机物脱附下来，而脱附下来的高浓废气进入300℃以上的CO中氧化，如此可以减少后续废气处理单元尺寸、操作经费。

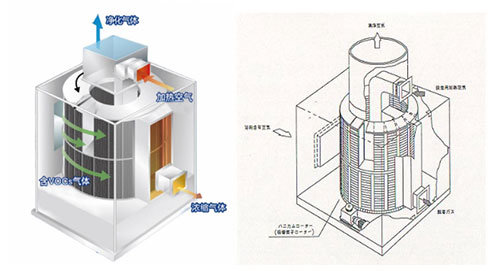

转轮整体结构图
